Cara Reset Switch Cisco Catalyst C2950-24 Kegiatan Simulasi

Hallo perkenalakna im is muchib, sharing session hari ini terkait gimana cara reset switch cisco yang lupa password bersama dengan tim onsite pins tlk bank indonesia. ada router di ruangan perangkat tidak digunakan sehingga tim yang onsite melakukan simulasi test perangkat.


1. Latar Belakang
Switch merupakan suatu makluk yang berfungsi sebagai penghubung antar pc atau laptop. Latar belakang ini membahas terkait bsgaimana melakukan reset Switch Cisco Catalyst C2950-24. Switch ini salah satu seri switch lama dan terbilang murah dipasaran dibandrol dengan harga sekitar 500.000 ribu.
Ankronim :
C2950 merupakan serinya dan 24 jumlah portnya.

2. Maksud dan Tujuan
Untuk mengetahui bagaimana melakukan reset switch c2950-24.
Untuk mengasah softskill bersama tim onsite eos pins telkom di bank indonesia.
Untuk mengetahui kinerja perangkat sehingga layak dipakai.

3. Waktu Pelaksaan
Waktu pelaksanaan sekitar 10-30 menit.

4. Hasil yang diharapkan
Perangkat dapat melakukan boot ulang atau hardreset.

5. Alat dan Bahan
- Kabel Console RS232 to RJ45
- Kabel Power arus AC 220v
- Makluknya C2950-24

6. Tahapan yang dilakukan
- Siapkan software securecrtnya.
- Masuk kedalam setial boudrate 9600, berikut detailnya.
- Colok kabel console RS232 ke RJ45 to USB laptop.
- Tekan tahan tombol button yang ada di sudut kiri catalyst
- Colokan kabel powerya.
- Setelah 10 detik, lepaskan tombol yang di tekan tadi.
- Pada bootin awal akan diarahkan ke mode switch :
- Ketikan load-helper enter
- Ketikan flash_init enter
- Lihat list directory, ketik perintah dir flash:
- Hapus file config.text dan vlan.dat
- Kemudian ketikan delete flash:vlan.dat
- Kemudian ketikan delete flash:config.text
- Ketik perintah boot maka catalyst akan melakukan restart.
- Catalyst sudah siap untuk anda digunakan.

Berikut hasilnya,,,,,,,,,,,,,,,,,,,,,,,,,,,

7. Hasil Sebelum
Hasil sebelum melakukan reset yaitu type password salah artinya tidak dapat masuk ke mode global.

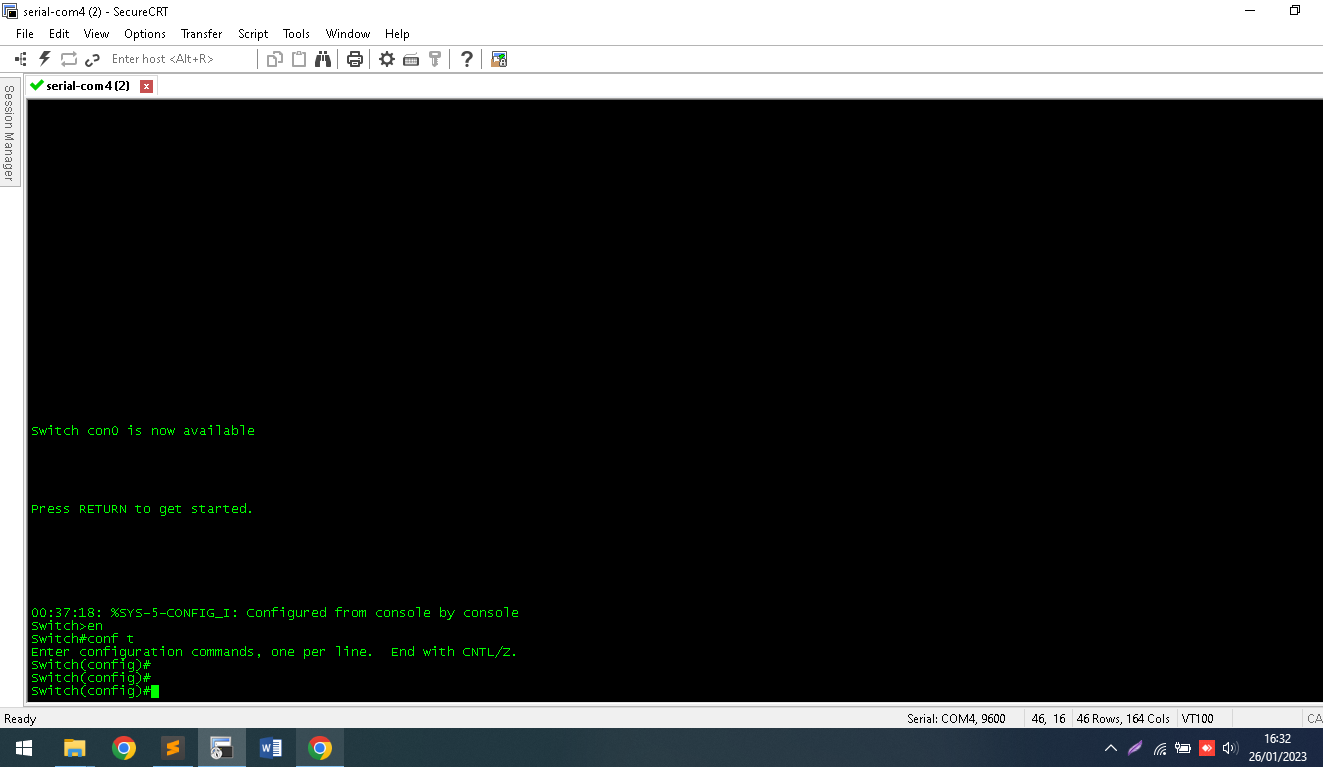

8. Hasil Sesudah
Hasil seseudah melakukan reset yaitu dapat masuk ke dalam mode global.

9. Kesimpulan
Switch dengan seri C2950-24 dpaat melakukan reset password.

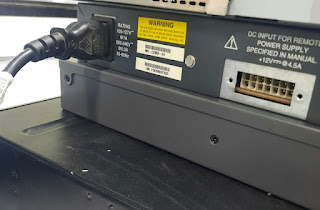

10. Dokumentasi perangkat
