Cara Konfigurasi NAT Static di Cisco

Pendahuluan

Network Address Translation (NAT) adalah mengubah ip private menjadi ip public, sehingga lokal di transalation ke internet. Penafsiran alamat jaringan adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Nat dibagi menjadi 2 yaitu Static dan Dynamic. Static, translasi static terjadi ketika sebuah alamat local (inside) di petakan kepada sebuah alamat global/internet(outside).

Sedangkan Dinamik ketika router NAT di set untuk memahami alamat local yang harus di translasikan, dan kelompok (POOL) alamat global yang akan di gunakan untuk terhubung ke internet. Proses NAT dinamik ini dapat memetakan beberapa kelompok alamat local ke beberapa kelompok alamat global.

Alat dan Bahan

1. Laptop

2. Virtualbox

3. EVE-NG

4. Internet Browser

waktu Pelaksanaan

1 Jam

Pembahasan

1. Buak simulasi EVE nya.

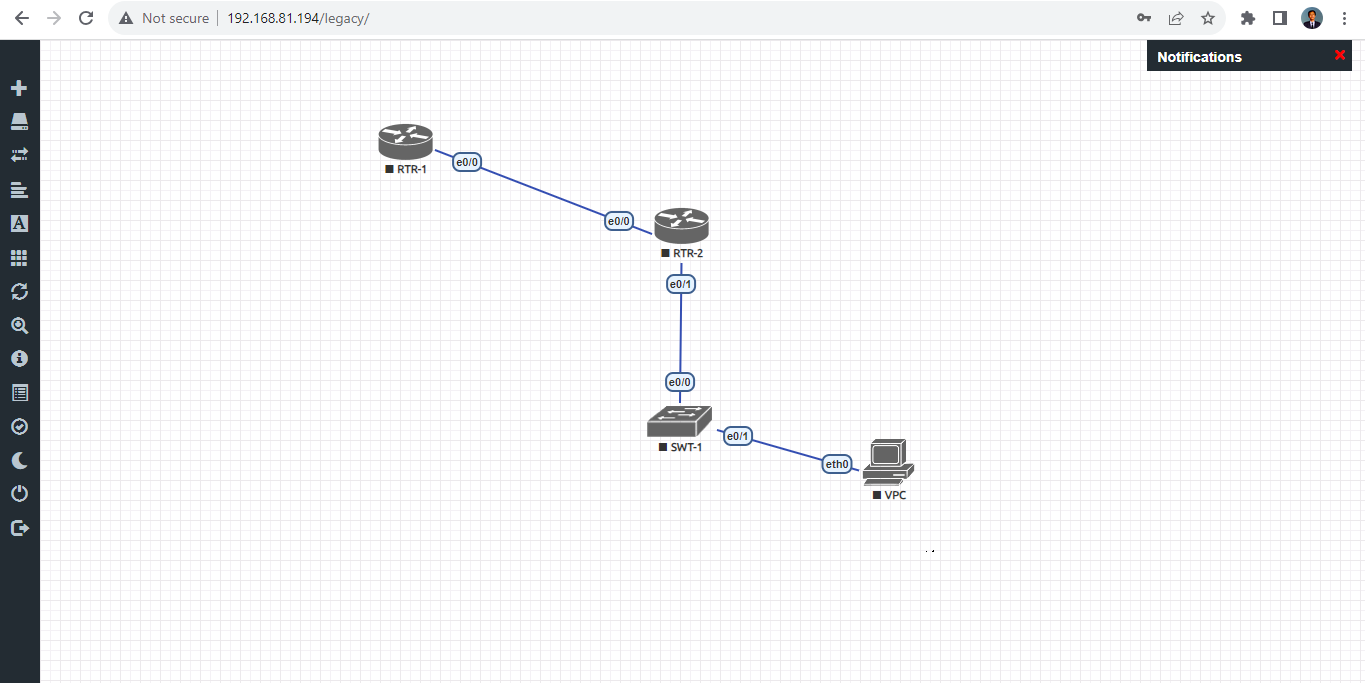

2. Buat topologi 2 Router, 1 Switch, dan 1 laptop.

3. Kemudian jalankan semua device.

Masuk ke RTR-1 :

a. Pastikan driver COM3 sudah terdeteksi.

b. Buka terminal console dengan RS232 bound rate 9600.

c. Kemudian masukan perintah basic konfigurasi tersebut.

Router>

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname RTR-1

RTR-1(config)#line console 0

RTR-1(config-line)#pass admin

RTR-1(config-line)#login

RTR-1(config-line)#exit

RTR-1(config)#enable secret admin

RTR-1(config)#line vty 0 4

RTR-1(config-line)#pass admin

RTR-1(config-line)#login

RTR-1(config-line)#exit

RTR-1(config)#

d. Selanjutnya keluar di dalam global konfigurasi dengan exit.

e. Kemudian konfigurasi ip address masukkan kode berikut.

RTR-1#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

RTR-1(config)#int e0/0

RTR-1(config-if)#ip add 100.100.100.1 255.255.255.252

RTR-1(config-if)#no sh

RTR-1(config-if)#

*Oct 20 08:52:38.374: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up

*Oct 20 08:52:39.375: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up

RTR-1(config-if)#end

RTR-1#

*Oct 20 08:52:42.734: %SYS-5-CONFIG_I: Configured from console by console

RTR-1#wr

Building configuration...

[OK]

RTR-1#

Masuk ke RTR-2 :

a. Pastikan driver COM3 sudah terdeteksi.

b. Buka terminal console dengan RS232 bound rate 9600.

c. Kemudian masukan perintah basic konfigurasi tersebut.

Router>

Router>en

conf t

hostname RTR-2

RTR-2(config)#line console 0

RTR-2(config-line)#pass admin

RTR-2(config-line)#login

RTR-2(config-line)#exit

RTR-2(config)#enable secret admin

RTR-2(config)#line vty 0 4

RTR-2(config-line)#pass admin

RTR-2(config-line)#login

RTR-2(config-line)#exit

RTR-2(config)#

d. Selanjutnya keluar di dalam global konfigurasi dengan exit .

e. Kemudian konfigurasi ip address masukkan kode berikut.

RTR-2#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

RTR-2(config)#int e0/0

RTR-2(config-if)#ip add 100.100.100.2 255.255.255.252

RTR-2(config-if)#no sh

RTR-2(config-if)#

*Oct 20 09:52:38.374: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up

*Oct 20 09:52:39.375: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up

RTR-2(config-if)#end

RTR-2#

*Oct 20 09:52:42.734: %SYS-5-CONFIG_I: Configured from console by console

RTR-2#wr

Building configuration...

[OK]

RTR-2#

Kemudian dikarenakan RTR-2 menjadi control jaringan maka selanjutya konfigurasi nat di router 2.

Kendala yang dialami

Mengalami kendala ketika membuat NAT dikarenakan RTR-2 tidak bisa dijalankan, ketika masuk di interface kemudian menambahkan ip nat outside.

Solusi kendala yang dialami

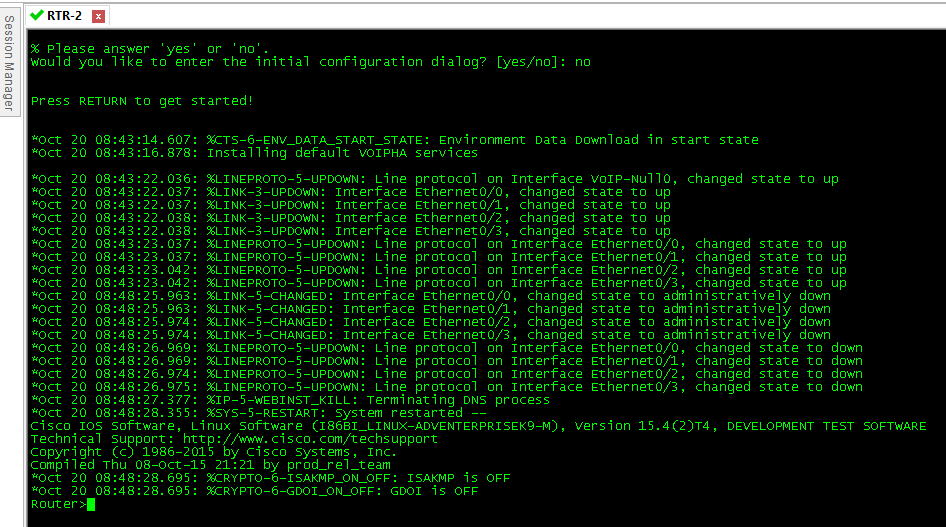

Melakukan reboot router RTR-2

Hasil yang di dapat

Router 1 sebagai public, dan router 2 sebagai private, ketika dilakukan validasi nat harus dalam kondisi aktif dengan melakukan ping dari laptop ke router public.
